Modelo: B9512G

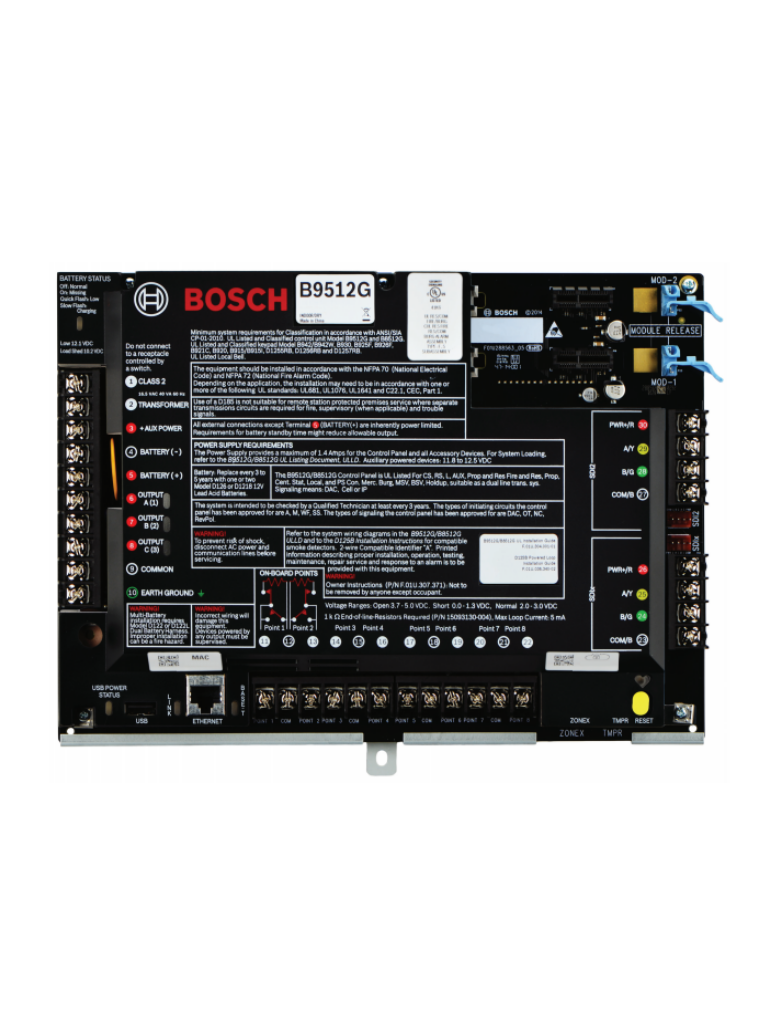

B9512G Panel de control, 32 áreas, 599 zonas
Resumen del sistema
El Panel de control B9512G y el Panel de control B8512G son los nuevos paneles de control de uso comercial principales de Bosch. Los paneles de control B9512G integran intrusión, incendio y control de accesos mediante una sola interfaz sencilla para todos los sistemas. Con capacidad para adaptarse a grandes y pequeñas aplicaciones, el B9512G proporciona hasta 599 puntos identificados individualmente que se pueden dividir en 32 áreas.
El panel de control puede comunicarse por el puerto Ethernet integrado (no aplicable a los paneles de control «E»), o a través de módulos conectables compatibles que pueden enviar los eventos a través de la red telefónica conmutada pública (PSTN) o mediante comunicaciones de red móvil.
Para los usuarios, los métodos abreviados de teclado programables, la ayuda en pantalla en función de la situación y una interfaz de usuario bilingüe hacen que el sistema sea sencillo y fácil de utilizar.
Con el Panel de control B9512G puede:
- Monitorizar puntos de alarma para detectar alarmas de intrusión, gas o incendio.
- Programe todas las funciones del sistema de forma local o remota mediante Remote Programming Software (RPS) o con la herramienta de programación Installer Services Portal (disponible en Europa, Oriente Medio, África y China), o utilizando la programación básica mediante el teclado.
- Añadir hasta 32 puertas con control de accesos mediante el Módulo de control de acceso B901 opcional. Opcionalmente, utilizar el Módulo de interfaz de control de acceso D9210C para hasta ocho de las 32 puertas.
El B9512G es una sustitución directa de los modelos anteriores de panel de control D9412GV4, D9412GV3, D9412GV2 y D9412G.
Funciones básicas
Salidas programables
- Cuatro patrones de salida de alarma.
- Prueba de sirena programable.
Respuesta de punto.
- Tiempo de respuesta del punto seleccionable.
- Valores de RFL y configuración seleccionables.
- Funcionalidad de punto de doble detección.
- Verificación de alarma de incendio.
- El indicador de gases peligrosos incluye el monóxido de carbono (NFPA 720).
- Modo de vigilancia.
- 63 perfiles de punto.
Interfaz de usuario
- Supervisión de hasta 32 teclados.
- El texto del teclado personalizado es totalmente programable mediante RPS o la herramienta de programación Installer Services Portal (disponible en Europa, Oriente Medio, África y China).
- Menú completo de funciones con accesos directos personalizables.
- Autoridad por área y nombre de 32 caracteres para cada usuario.
- 14 niveles de autoridad personalizados para restringir las características del sistema accesibles para cada usuario.
- Idiomas principal y secundario programables por usuario y teclado.
- 12 idiomas disponibles (se puede usar cualquier par de idiomas simultáneamente).
Configuraciones de área
Enlaza varias áreas con un área compartida, como un vestíbulo o una entrada común. A continuación, el área compartida se activa (arma) automáticamente al armar todas las áreas asociadas y se desactiva (desarma) al desarmar cualquier área asociada. En aplicaciones de más seguridad, la función Area Re-Arm (Rearme de área) garantiza que las zonas se rearmen siempre y que no permanezcan desarmadas más que un periodo de tiempo configurable específico (por ejemplo, tiempo para reparación).
Funciones personalizadas
Para mayor comodidad, el instalador puede programar funciones personalizadas que permiten a los clientes llevar a cabo tareas complejas con una simple acción. Por ejemplo, una función personalizada puede anular un grupo de puntos y armar el sistema, lo que permite al usuario realizar estas funciones con un único comando sencillo.
Seguridad de las contraseñas
- Regla de las dos personas. En el momento de la abertura, debe haber dos personas presentes, con dos contraseñas únicas.
- Aviso precoz de emboscada. Permite a los usuarios comprobar que la instalación es segura exigiendo la introducción de dos contraseñas. El panel de control envía un evento de coacción si el usuario no introduce la contraseña una segunda vez después de inspeccionar las instalaciones.
- Autenticación dual. Requiere dos formas de identificación antes de procesar ciertos comandos del sistema, como apagar el sistema y abrir puertas. Un usuario estándar del sistema debe disponer de una contraseña, una credencial (testigo o tarjeta) y permisos adecuados de autoridad de comandos.
Programación
Los instaladores pueden realizar una programación limitada in situ con un teclado (los parámetros esenciales, como los ID de cuentas, la central receptora y las direcciones IP, los números de teléfono y los formatos de notificación de RPS, etc.). También pueden realizar la programación completa in situ o de forma remota (con supervisión o sin supervisión) con RPS. Una contraseña del sistema programable impide la programación remota no autorizada. También es posible realizar la programación completa mediante la herramienta de programación Installer Services Portal basada en web. La herramienta de programación Installer Services Portal está disponible para la versión del firmware 3.06 o superior del panel.
Accesorios y Planificación
Control de puertas
Utilizando el Módulo de control de acceso B901 o el Módulo de interfaz de control de acceso D9210C, el panel de control proporciona una solución de control de accesos totalmente supervisado. La solución ofrece 14 niveles programables de autorización de acceso. La autoridad para acceder a las puertas se controla en función del usuario, el grupo de usuarios, la hora del día, el estado de la puerta y el estado de armado o desarmado (activado/desactivado) del área.
Control fácil de salidas
El panel de control cambia de estado activado (armado) a otro estado sin desactivar (desarmar) el sistema. Por ejemplo, al cambiar el estado de armado parcial (armado perimetral) a armado total (armado maestro), el panel de control realiza la acción e informa del cambio. El control de salida fácil reduce el número de entradas de teclado necesarias y simplifica el funcionamiento del sistema.
Usuarios del sistema
El sistema admite hasta 2.000 usuarios. Cada usuario puede disponer de una contraseña personalizada, un llavero inalámbrico y unas credenciales de acceso para controlar el sistema. Se pueden asignar contraseñas a uno de 14 niveles de autoridad personalizados en cada área que se pueden limitar para que funcionen solo durante ciertas horas. Es posible programar un idioma principal y uno secundario por usuario y teclado (opciones en chino, español, francés, griego, húngaro, inglés, italiano, polaco y portugués). El teclado cambia al idioma programado para el usuario en cuanto el usuario introduce su contraseña o pulsa la tecla de ayuda.
Funciones de notificación
El panel de control dispone de comunicaciones flexibles para la mayoría de centrales receptoras con funciones de notificación como:
- Números de punto individuales.
- Informes de apertura y cierre por usuario y número de área.
- Intentos de programación remota.
- Informes de diagnóstico.
Comunicación IP
El panel de control puede utilizar IP para comunicarse con una estación de recepción central o pasarela de comunicaciones Conettix D6600 o Conettix D6100IPv6. Utilice una de las opciones siguientes para IP:
- Conexión Ethernet en placa (no se aplica a los paneles de control «E»).
- Módulo de comunicaciones Ethernet: B426 .
- Comunicador conectable móvil: B440/B441/B442/ B443/B444/B444-A/B444-V
La comunicación Conettix IP ofrece una ruta segura que incluye características antirreproducción/ antisustitución y proporciona una mayor seguridad con cifrado hasta AES de 256-bit (mediante la cadena de bloque de cifrado (CBC)).
Compatibilidad con cámaras IP
El panel de control se puede integrar directamente con cámaras IP de Bosch, que actúan como salidas y puntos totalmente supervisados. La integración de las cámaras permite a la detección de movimiento del vídeo activar puntos en el panel de control. Las salidas virtuales del panel de control se pueden configurar para activar acciones de cámara, incluido el envío de capturas de vídeo por correo electrónico.
Seguridad y detección de incendios
El panel de control ofrece ocho puntos integrados en placa y hasta 591 puntos adicionales no integrados (en función del modelo y de las interfaces de ampliación). Es posible programar puntos individuales para controlar algunos tipos de alarmas de robo, alarmas de incendio y dispositivos de supervisión.
Características y Especificaciones
Nota: B9512G Panel de control, 32 áreas, 599 zonas
Admite hasta 599 puntos, 3 salidas integradas en la placa y 32 zonas de intrusión, incendio de uso comercial. Ethernet integrada en placa.
Número de pedido: B9512G
Principales características
- El control integrado de acceso, incendios e intrusión permite a los usuarios utilizar una única interfaz para los tres sistemas.
- Proporciona hasta 599 puntos con una combinación de dispositivos cableados o inalámbricos a fin de disponer de mayor flexibilidad de instalación y hasta 32 áreas y 32 puertas para hasta 2000 usuarios.
- Puerto Ethernet en placa para la comunicación de alarmas IP de Conettix y programación remota, compatible con las redes IP modernas incluidas IPv6/IPv4, IP automática y Plug and Play Universal.
- Características que facilitan la tarea del instalador a fin de simplificar la instalación y las comunicaciones, incluidos módulos conectables de comunicaciones mediante RTC y móvil.
- Aplicación Remote Security Control que permite a los usuarios controlar sus sistemas de seguridad y ver las cámaras del sistema remotamente desde dispositivos móviles como teléfonos y tabletas.
Especificaciones
Propiedades
- Dimensiones: De 26,99 cm x 19,69 cm x 4,76 cm (10,625 pulg. x 7,75 pulg. x 1,875 pulg.)
- Peso 0,88 kg (1,95 lb).
Comunicaciones
- Ethernet 10/100 dúplex completo (no disponible para los paneles de control «E»).
Consideraciones medioambientales
- Humedad relativa: De 5% a 93% a +32°C (+90°F).
- Temperatura (en funcionamiento): De 0°C a +49°C (de +32°F a +120°F).
Requisitos de alimentación
- Corriente (máxima) En reposo: 180 mA Alarma: 260 mA.
- Salida (alarma) 2 A a 12 VCC.
- Salida (alimentación auxiliar, continua y auxiliar conmutada combinadas) 1,4 A a 12 VCC nominal.
- Tensión (funcionamiento) 12 VCC nominal.
- Tensión (CA) 16,5 – 18 VCA.

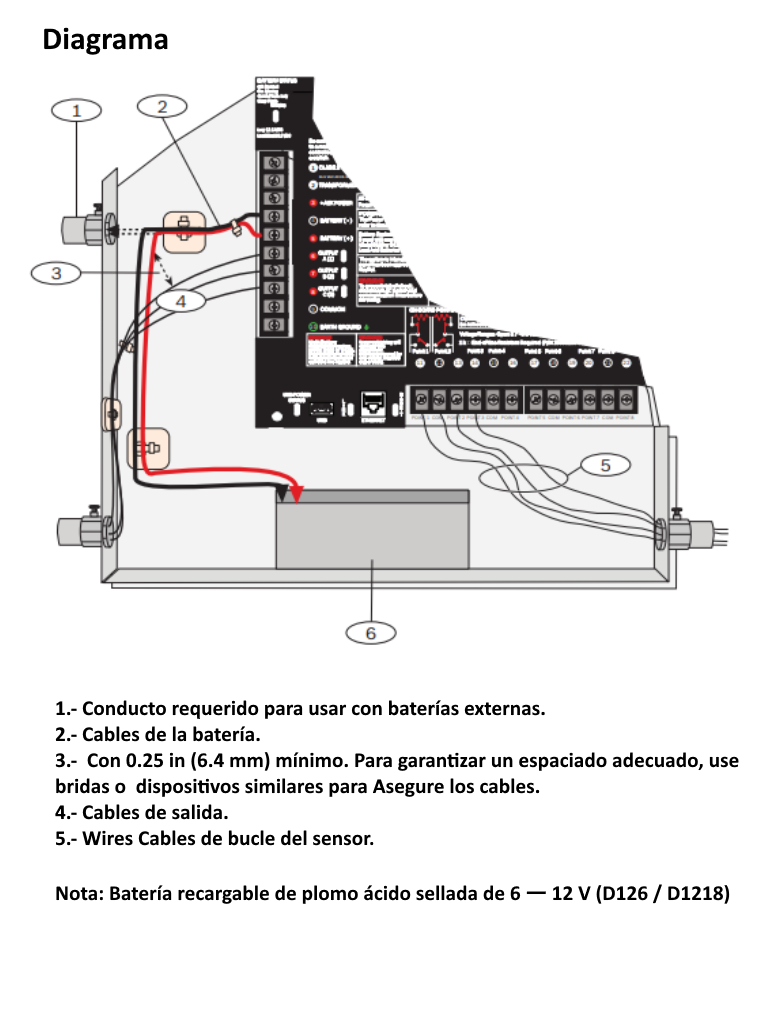

Cableado
- Tamaño del cable del terminal: De 12 AWG a 22 AWG (2,0 mm a 0,65 mm).
- Cableado SDI2 Distancia máxima – Tamaño del cable (solo cable sin blindaje): 2.286 m (7.500 pies) – 22 AWG (0,65 mm).
Número de…
- Áreas: 32.
- Funciones personalizadas 32 .
- Teclados 32 teclados, incluidos 16 teclados SDI.
- Eventos Hasta 10.192.
- Usuarios con contraseña 2000, más una contraseña de instalación.
- Puntos 599 (8 en placa, hasta 591 no integrado y virtual).
- Salidas programables 599 (3 en placa, hasta 596 no integrado y virtual).
- Puntos de radiofrecuencia 504.
- Cámaras IP: 16.
- Calendarios programados: 80.
