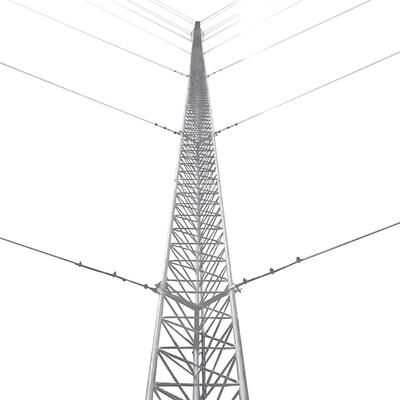

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Características Destacadas:

• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo – Tramo.
• Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
• Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

• Carga Axial Máxima: 200 Kg.
• Altura: 9 metros (3 tramos).
• Resistencia al viento: 200 km /hr.
• Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
• Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
1	SAB-30G	Ancla para base de torre.
3	SAP-02G	Ancla de piso para torre arriostrada.
1	SBA-30G	Base para torre de 30 cm.
2	SJB-30G	Brida de sujeción de Retenida.
3	STZ-30G	Tramo de torre de 30 cm de ancho de cara. Cada tramo incluye tornilleria para armado.
12	CUELLO-14-HDG	Cuello para cable de retenida.
36	NUDO-316-FJG	Abrazadera tipo perro de 3/16′.
1	SCZ-30PG	Copete de torre de 30 cm con opresor para pararrayo.



No incluye cable de retenida. Se recomiendan 75 metros de retenida de 1/8′ (SRET-318, o SRET-318-CAM ) o diámetros superiores.

Se recomiendan 6 tensores de 1/2′ x 6′. (TEN-1/2X6OGS). No incluidos.

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)



* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
6	TGAC	Aislador para torre.



*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 14 metros.



Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.



Sistema de Señalización/Iluminación  (No incluido):



Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
2	HLU3	Montaje para lámpara de obstrucción EIGSLSE
