BOSCH F_FPE7039 Modulo de expansion Para panel FPD7024 / Integra detectores DIRECCIONABLES

Modelo: FPE-7039

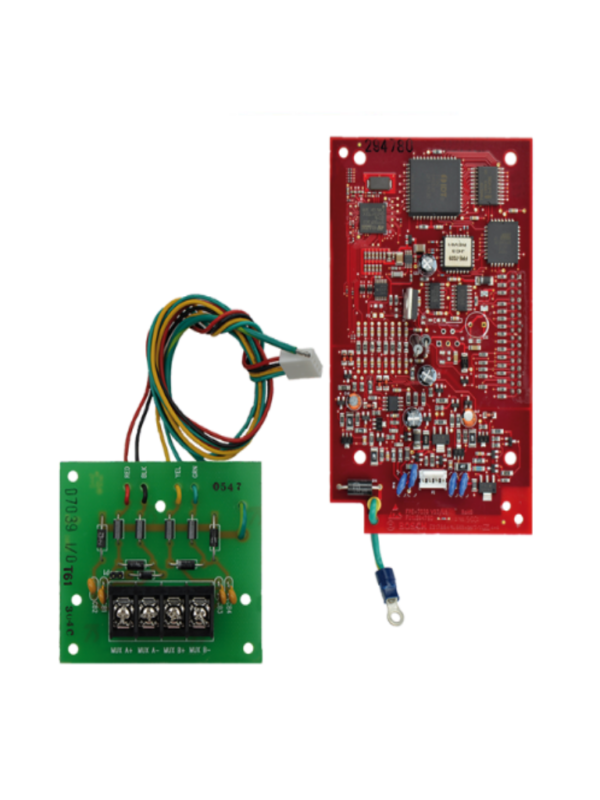

Módulo de expansión MUX FPE-7039

El módulo de expansión FPE-7039 MUX está diseñado para mejorar las características convencionales de FACP D7024 o FPD-7024 o DS9400. El módulo se conecta directamente al FACP y genera un total de 255 puntos direccionables. El módulo además aumenta la cantidad de salidas de relé (a 58 en los paneles de control D7024 y 59 en los paneles de control FPD 7024). Agrega 400 eventos adicionales a la memoria intermedia histórica para un total de 499 eventos permanentes. Además permite hasta 100 usuarios de sistema (84 PIN adicionales del sistema base). El módulo se puede programar de manera remota desde una PC utilizando el software de programación remota RPS.

Nota: Nota Los paneles D7024 y DS9400 están incluidos en la octava edición de la lista UL864.

Certificados y homologaciones

Región Certificación

EE. UU.

• UL UOJZ: Control Units, System (ANSI/UL 864).
• CSFM see our website.

Planificación

Productos compatibles

Los siguientes productos son compatibles con el módulo de expansión MUX FPE-7039:

Paneles de Control

• FPD-7024 FACP direccionables y convencionales.
• D7024* FACP direccionables y convencionales.
• DS9400* Paneles de control.

Módulos

• D343* Carcasa de detector MUX para ductos con relé auxiliar.
• D7042 Módulo Remoto MUX de 8 entradas clase B.
• D7042B Módulo MUX con carcasa de metal, 8 entradas.
• D7044 Módulo de entrada simple MUX de 12 V.
• D7044M Módulo de entrada simple MUX, 12 V.
• D7050 Cabezal de detector de humo MUX.
• D7050DH Cabezal de detector de humo de ductos MUX.
• D7050TH Cabezal de detector de humo MUX con calor fijo (135°F).
• D7050-B6 Base MUX de 2 cables.
• D7052 Módulo de entrada doble MUX, 12 V.
• D7053 Módulo de entrada/salida MUX, 12 V.
• FLM-7024-ISO Módulo de expansión de bus MUX.
• FMM-7045 Estación manual MUX, acción única, roja.
• FMM-7045-D Estación manual MUX, doble acción, roja.

Consideraciones sobre el montaje

El módulo se monta en el panel de control dentro del gabinete del panel de control mediante clavijas de conexión. El panel de entrada y salida se monta en la pared interior del gabinete para cableado de campo.

Consideraciones sobre el cableado

Consulte el manual de instalación del panel de control para conocer los requisitos de cableado adicionales.

Nota:

• Si se utiliza en las aplicaciones contra incendios, se requiere un mínimo de 18 AWG (ISO 0,75 mm2 ).
• Resistencia del cable 50 Ω a +20°C (+68°F), según el método y el tamaño del cable que se utilicen.
• Longitud del cable 5950 pies (1810 m), según el tamaño del cable y la cantidad de dispositivos.
• Capacitancia del cable < 0,12 μF (máximo por bus).

Piezas incluidas

Cantidad Componente

• 1 Panel FPE-7039.
• 1 Panel de entrada y salida FPE‑7039.
• 3 Separadores para panel de entrada y salida.
• 4 Separadores para panel FPE‑7039.
• 1 Paquete de documentación .

Nota: Módulo de expansión MUX FPE-7039

Mejora las funciones de los FACP. Aumenta el número de puntos direccionables a 247. Aumenta el número de salidas de relé a 58 en el D7024/DS9400 o 59 en el FPD‑7024. Aumenta el número de eventos en la memoria intermedia histórica a 499.

Número de pedido: FPE-7039

Principales características

• Ofrece dos buses múltiples clase B (admite direcciones 9 a 128, 129 a 255).
• Proporciona un bus múltiple clase A (admite direcciones 9 a 128).
• Le permite al sistema admitir dispositivos convencionales y direccionables al mismo tiempo.
• Escala de un sistema convencional a uno direccionable sin cambiar el panel de control.
• Aumenta la memoria intermedia histórica a 499 eventos.

Especificaciones

Condiciones ambientales

• Entorno: Interior, seco.

Alimentación

Consumo de corriente

• Alarma Carga, 190 mA máximo.
• Carga Clase A, 100 mA máximo.
• En reposo Clase B 100 mA máximo para cada bus y 190 mA máximo Tensión del bus De 8,5 V a 13 V.
• Resistencia del cable (máxima) 50 Ω a +20°C (+68°F), según el método y el tamaño del cable que se utilicen.
