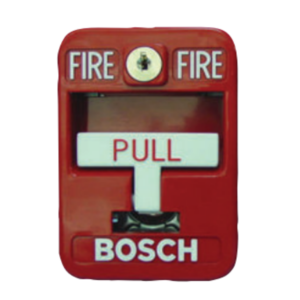

BOSCH F_FMM7045 Estacion manual direccionable color rojo

Modelo: FMM-7045

FMM-7045 Estación manual multip., una acc., roja

La familia de estaciones manuales FMM‑7045 MUX son dispositivos iniciadores de alarma de incendio homologados conforme a UL. Se pueden conectar junto con otros dispositivos multiplex (MUX) en los módulos de expansión MUX FPE-7039, D7039, DS9431. FPE-7039 o D7039 se utilizan con las CDI FPD‑7024 o D7024. DS9431 se utiliza con las CDI DS9400. Las CDI supervisan todo el lazo MUX, incluidas las estaciones manuales, para detectar averías, alarmas y condiciones de fallo a tierra. Cada estación manual ocupa solo una dirección en el bus MUX. Es posible direccionar una estación manual para cualquier punto dentro de la gama de 9 a 255 del módulo MUX. Por lo general, las estaciones manuales se instalan cerca de las salidas de los edificios, lo cual permite a las personas que evacúan el edificio activar la alarma de incendio. Disponen de varillas rompibles acrílicas ranuradas opcionales y un asa para tirar que se bloquea en la posición activada. Estas características permiten identificar fácilmente los puntos de activación de las alarmas.

Las estaciones manuales tienen un perfil bajo y bordes redondeados para encajar en la mayoría de aplicaciones de diseño. Están fabricadas conforme a los estándares establecidos en la Ley sobre Americanos con Minusvalías (ADA). Todos los componentes están pintados o chapados para inhibir la corrosión. Se proporcionan terminales atornillados sin corrosión para realizar las conexiones de cables.

Funciones básicas

Acción de alarma

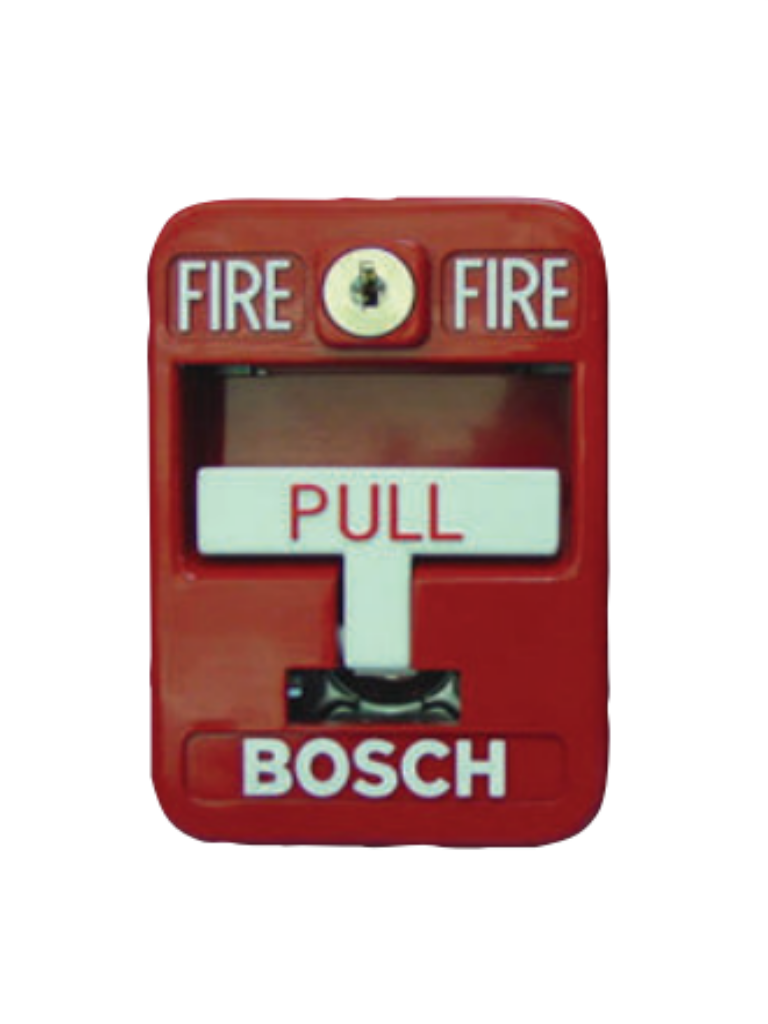

El FMM‑7045 de una sola acción tiene una palanca de color blanco para empujar hacia abajo en el centro. El FMM‑7045-D de doble acción tiene una palanca de color blanco para empujar por encima de la palanca para tirar hacia abajo situada en el centro. Al tirar hacia abajo de la palanca correspondiente, esta se bloquea y envía una señal de alarma al panel de control mediante el bus MUX. La palanca para tirar hacia abajo solo se restablece cuando la llave correcta desbloquea la estación manual y se abre la unidad. Después es posible restablecer la palanca bloqueada a su posición normal.

Notas de configuración/instalación

Información sobre compatibilidad

En la tabla siguiente se enumeran los paneles de control compatibles con estas estaciones manuales:

Paneles de Control

Productos activos:

• FPD-7024 con un módulo de expansión FPE-7039 o D7039 MUX.

Productos antiguos:

• D7024 (firmware revisión 2.0 o posterior) con un módulo de expansión D7039 MUX.
• DS9400 (firmware revisión 2.0 o posterior) con una expansión multiplex DS9431, para incendio

Direccionamiento

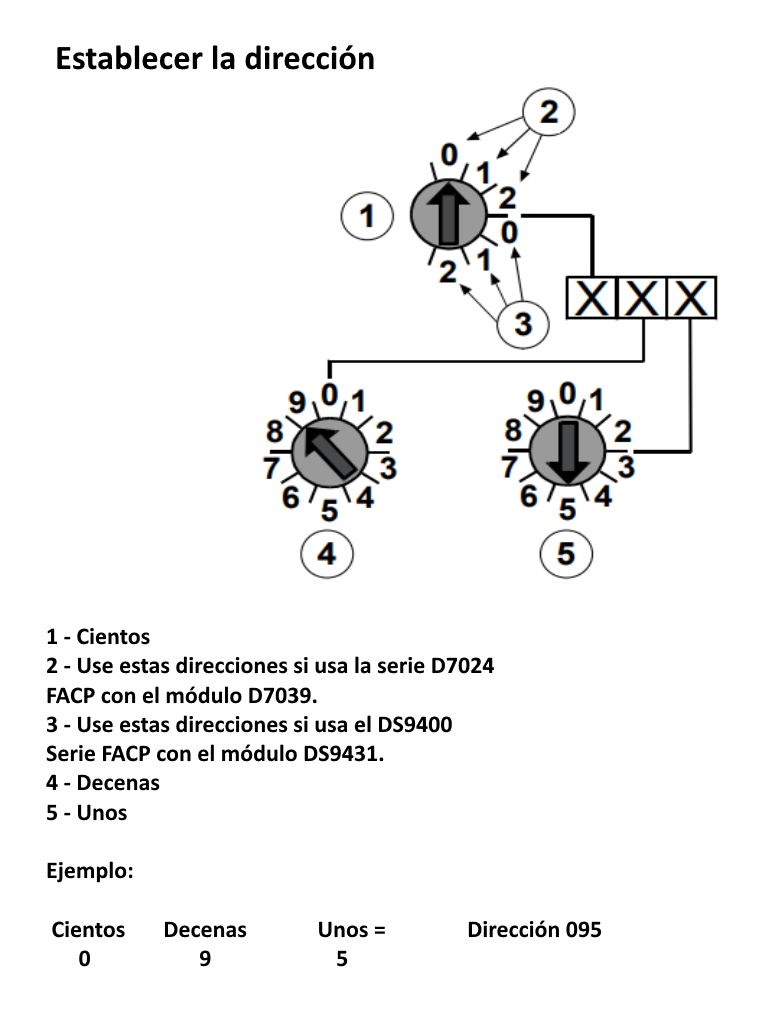

• Las direcciones se configuran mediante tres conmutadores rotativos. Consulte la información sobre programación en las instrucciones de instalación de las CDI correspondientes.

Montaje

• Las estaciones manuales están destinadas al uso en interiores solamente.

Las estaciones manuales:

• Montaje superficial en la caja posterior profunda para montaje en superficie FMM-100DBB-R.
• Montaje empotrado o superficial en una caja para dispositivos de 3″ x 2″ x 3½» (como Steel City CXWLE).
• Montaje empotado en una caja cuadrada de 4″ x 2 1/8″ con marco empotrable de 5/8″. (Como la caja Steel City 52171 y el marco empotrable Steel City 52- -C-14-5/8).
• Montaje empotrado en una caja posterior estándar cuadrada de cuatro pulgadas con un marco empotrable de una sola entrada. La profundidad total de la caja debe ser de 5,7 cm (2,25″) como mínimo.

Cableado

El bloque de terminales acepta cableado de hasta 12 AWG (ISO 4 mm2 ) de diámetro. Consulte la información sobre cableado MUX en las instrucciones de instalación de FPE-7039, D7039 o DS9431.

Nota: FMM-7045 Estación manual multip., una acc., roja

La estación manual de una sola acción está homologada conforme a UL y cumple los requisitos de la Ley sobre Americanos con Minusvalías (ADA). La dirección en el circuito de sondeo se configura fácilmente con interruptores giratorios. El asa para tirar hacia abajo se bloquea en la posición activada. Se restablece abriendo la unidad con una llave y volviendo a cerrarla.

Numero de pedido: FMM-7045.

Principales características

• Direccionamiento fácil con conmutadores rotativos.
• Terminales de conexiones y bajo consumo de corriente.
• Restablecimiento de cerradura con llave.
• Opción de varilla acrílica rompible ranurada reemplazable.
• Homologado conforme a UL y ADA.

Especificaciones

Eléctricas

• Consumo medio de corriente del bus MUX (en alarma y en reposo) 0,55 mA.
• Tensión (funcionamiento) 12 VCC nominales (suministrados por el bus MUX).

Ambientales

• Entorno Seco, interior Inmunidad contra las interferencias de radiofrecuencia (RFI) No se produce ninguna alarma en las frecuencias críticas en el rango de 26 MHz a 950 MHz con intensidades de campo menores que 30 V/m.
• Temperatura (funcionamiento): De 0 °C a +49 °C (de +32 °F a +120 °F).

Mecánicas

• Dimensiones (Lar. × An. × Al.) :12 cm x 9,5 cm x 8,2 cm (4,75″ x 3,75″ x 3,25″).
• Material Aleación de zinc fundido y acero.

Peso

• Bruto Neto 0,606 kg (1,34 lb) 0,420 kg (14,82 oz).
