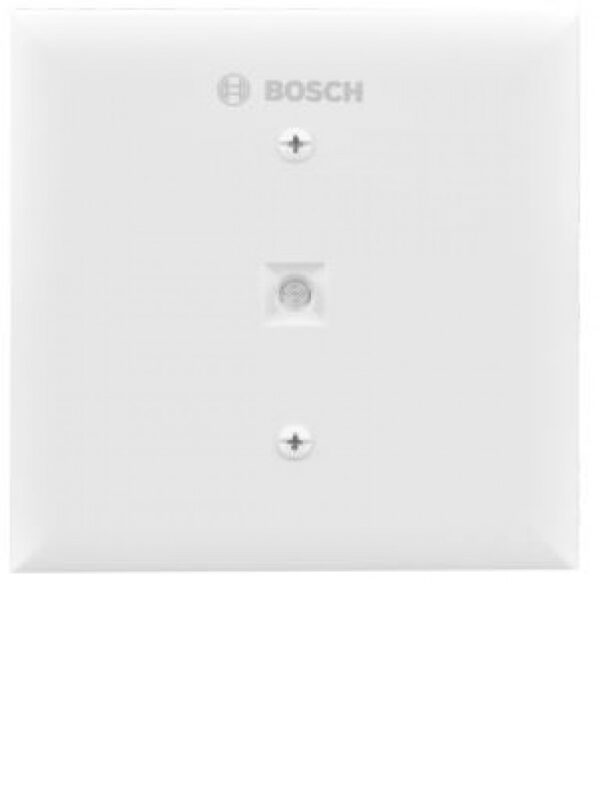

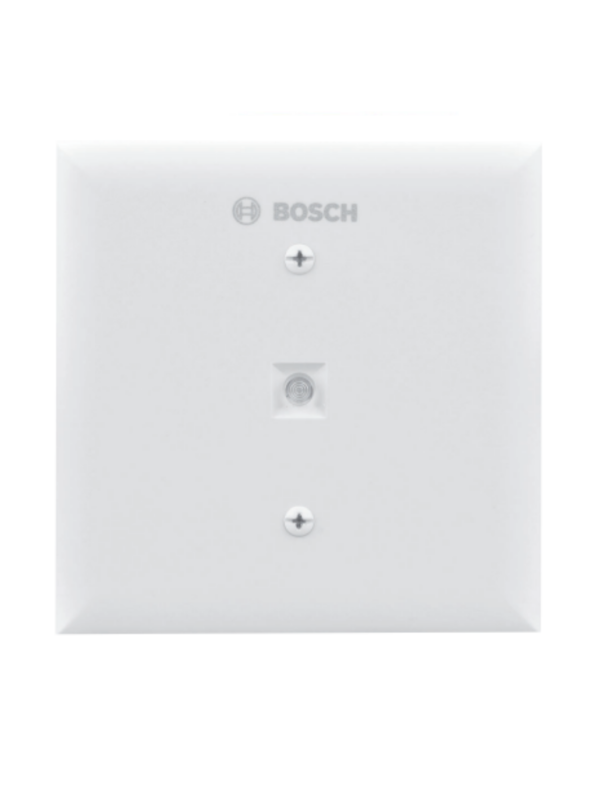

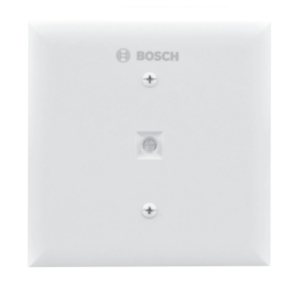

BOSCH F_FLM7024ISO MODULO AISLADOR DE BUS MUX

Modelo: FLM-7024-ISO

Módulo aislador de bus MUX FLM-7024-ISO

El módulo aislador de bus MUX FLM-7024-ISO se coloca entre los dispositivos en el bus MUX. Un cortocircuito en el bus provoca la activación de los aisladores adyacentes a cualquiera de los lados del cortocircuito. Esto genera la separación efectiva de todos los dispositivos situados entre los aisladores activados del resto del bus. Así, se evita la falla de todo el bus. Una vez que se resuelve el cortocircuito, los aisladores restablecen automáticamente la operación normal del circuito completo.

Funciones básicas

LED de estado El LED de color amarillo se ilumina de manera fija cuando el aislador está activado.

Es visible:

• En luz ambiente (de hasta 500 lx).
• A una distancia de 3 m.
• A un ángulo de hasta 22,5º contra la normal a la superficie Certificados y homologaciones.

Región Certificación

EE. UU.

• UL ANSI/UL 864, Control Units and Accessories for Fire Alarm Systems» (10th edition).
• CSFM see our website .

Planificación

Productos compatibles

Los siguientes productos son compatibles con el módulo FLM-7024-ISO:

Descripción del producto

• Paneles de control: FPD-7024 FACP direccionables (v1.03 o superior).
• Módulo requerido: FPE-7039 Módulo de expansión MUX.

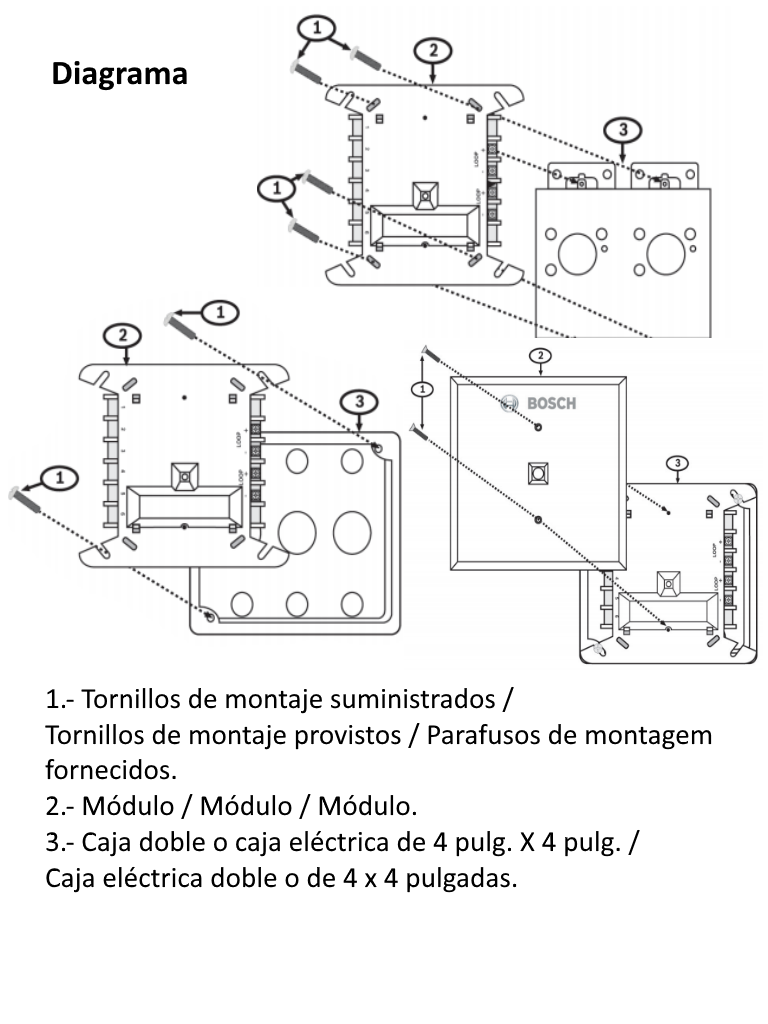

Consideraciones sobre el montaje

El módulo se ensambla en una caja eléctrica cuadrada de 4 pulgadas.

Consideraciones sobre el cableado

El módulo admite cables de calibre entre 18 AWG (ISO 0,75 mm2 ) y 12 AWG (ISO 4 mm2 ).

Nota: No utilice cables blindados. El cable de par trenzado no es recomendado, pero es aceptable si se reduce un 50% la longitud del cable.

Piezas incluidas

Cantidad Componente

• 1 Base con panel de control.
• 1 Cubierta con bisel.
• 1 Paquete de 2 tornillos SCR STD TC632x0.500O2P-ST PLT.
• 1 Folletería: Manual de instalación.

Nota: Módulo aislador de bus MUX FLM-7024-ISO

Este módulo se conecta al módulo de expansión FPE-7039 MUX en el FPD-7024 FACP sin usar una dirección de bus MUX. Aísla la sección en corto en el SLC del resto del sistema a fin de minimizar la pérdida de comunicación.

Número de pedido: FLM-7024-ISO

Principales características

• Se instala fácilmente en una caja eléctrica cuadrada de 4 pulgadas.
• Un LED fijo de color amarillo indica que el aislador está activado.
• Puede cablearse como Clase X, Clase A o Clase B.

Especificaciones

Datos eléctricos

• Corriente en reposo Actividad en reposo: De 0,1 mA 5 mA Voltaje (mínimo) y 8 V máximo (12 V CC nominal).

Condiciones ambientales

• Entorno: Interior, seco.
• Humedad relativa: Hasta un 95% sin condensación.
• Temperatura (en funcionamiento): 0°C a +38°C (+32°F a +100°F).

Datos mecánicos

• Color: Blanco.
• Dimensiones: De 10,9 cm (4,3125 pulg.) todos los lados por 2,7 cm (1,0625 pulg.) de profundidad.
• Material Plástico ABS.
• Peso: 110 g (3,9 onzas).
• Rendimiento Dispositivos: en grupo 25 Corto tiempo de demora 250 ms.
