BOSCH F_D7052 Modulo de entrada doble multiple

Modelo: D7052

Módulo de entrada doble múltiple D7052

El Módulo de entrada doble múltiple D7052 conecta contactos normalmente abiertos (NO) al bus múltiple de un Panel de control de alarma de incendio (FACP) direccionable D7024, DS9400M o FPD‑7024. Utilice el D7052 para dos entradas supervisadas clase B (estilo B) o una entrada clase A (estilo D). Toda la potencia de funcionamiento para el módulo de entrada proviene del FACP.

Nota:

• El FPD-7024 y DS9400M no están incluidos en la novena edición de la lista UL864.
• No utilice cables blindados.
• Nota Supervise los lazos de entrada clase B con las resistencias RFL incluidas.
• Un lazo clase A no requiere una resistencia RFL.

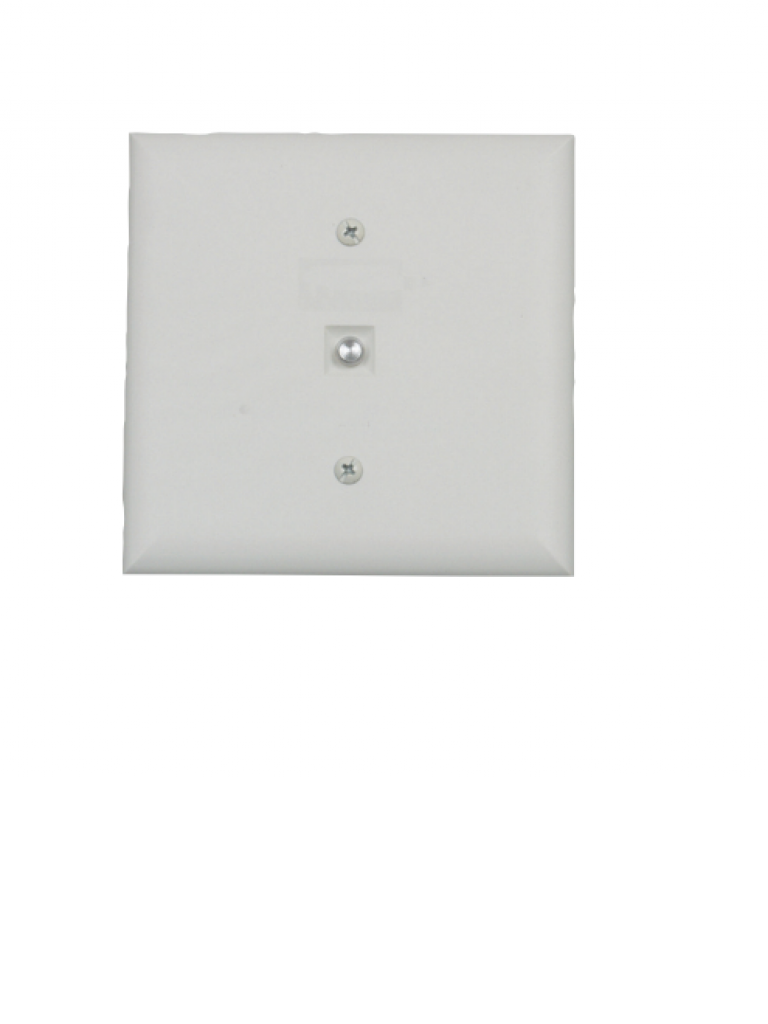

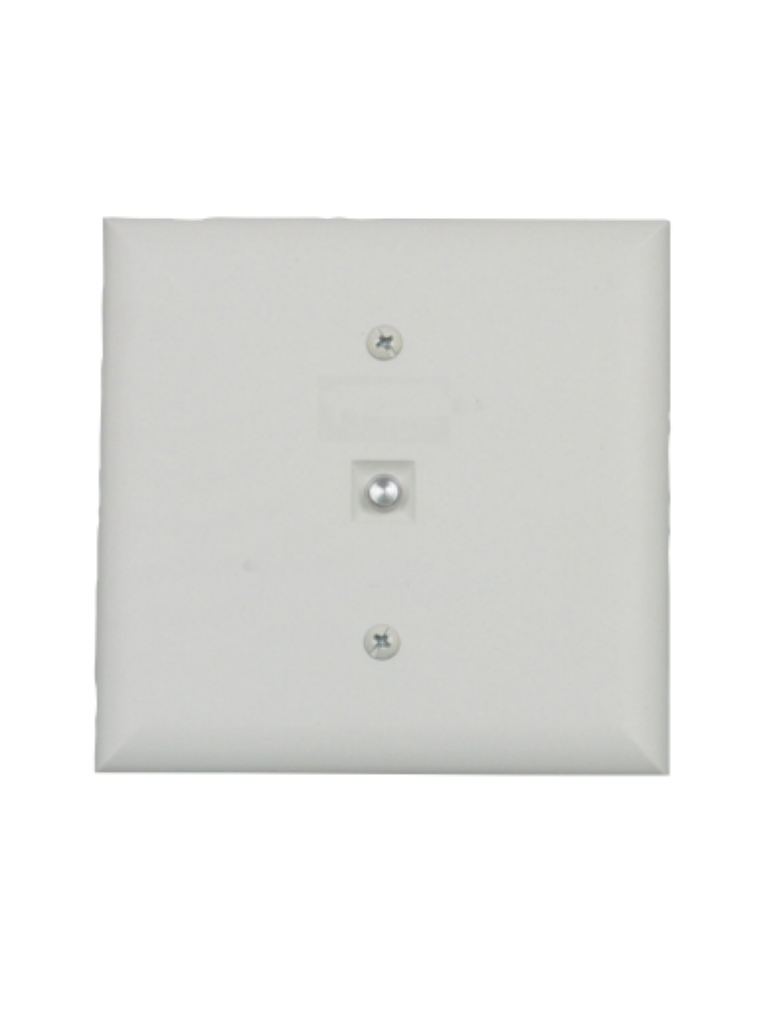

Interruptores giratorios permiten una cómoda configuración de dirección. Un LED de estado integrado en el módulo indica condiciones normales, de alarma, de averías y es visible en el módulo o en una placa frontal práctica y compacta.

Montaje

Monte el D7052 en una caja posterior cuadrada de salida doble estándar o de cuatro pulgadas.

Cables

Realice las conexiones a los terminales en la parte posterior del D7052. Todos los terminales pueden admitir cables de hasta 12 AWG (2,3 mm); sin embargo, siga las pautas de cableado especificadas por el Código eléctrico nacional (NFPA-70). Se limita y supervisa la alimentación de todo el cableado.

Piezas incluidas

• 1 Módulo D7052 2 Resistencias fin de línea (RFL) de 2,21 kΩ (número de parte: 25899).
• 1 Paquete de documentación.
• 1 Paquete de hardware.

Nota: Módulo de entrada doble múltiple D7052

El D7052 conecta contactos normalmente abiertos (NO) a un bus múltiple de un FACP D7024, DS9400M o FPD‑7024. La alimentación de entrada del D7044 proviene del FACP para su uso en dos entradas supervisadas clase B (estilo B) o una entrada clase A (estilo D). Interruptores giratorios permiten una cómoda configuración de dirección.

Número de pedido: D7052.

Principales características

• Se utiliza con FACP direccionables D7024, DS9400M o FPD‑7024.
• Encaja en una caja posterior cuadrada de salida doble estándar o de cuatro pulgadas.
• Fácil de direccionar utilizando interruptores giratorios.
• Bajo consumo de corriente.
• Forma parte del listado UL.

Especificaciones

Denominación de circuito

• Bus de multiplexor (MUX): SLC de clase A (estilo 6) o SLC clase B (estilo 4) supervisado.
• Entrada: IDC clase A (estilo D) o IDC clase B (estilo B) supervisado.

Entradas Tipo:

• Dos entradas de contacto normalmente abierto (NO) clase B (estilo B) o una entrada de contacto clase A (estilo D) supervisada mediante una resistencia RFL de 2,21 kΩ (número de parte: 25899)

Ambientales

• Entorno: Interior, seco Humedad relativa: Hasta un 93% sin condensación.
• Temperatura (en funcionamiento): De 0 °C a +49 °C (de +32 °F a +120 °F).

Mecánicas

• Color: Blanco Dimensiones: 4,3125 pulg. (10,9 cm) cuadrados por 1,0625 pulg. (2,7 cm) de profundidad.
• Material: Plástico ABS Peso: 110 g (3,9 oz).

Requisitos de alimentación (proveniente del bus MUX del FACP)

• Corriente: 0,55 mA.
• Tensión (mínima): 8 V máximo (12 VCC nominal).
