Modelo: D7044M

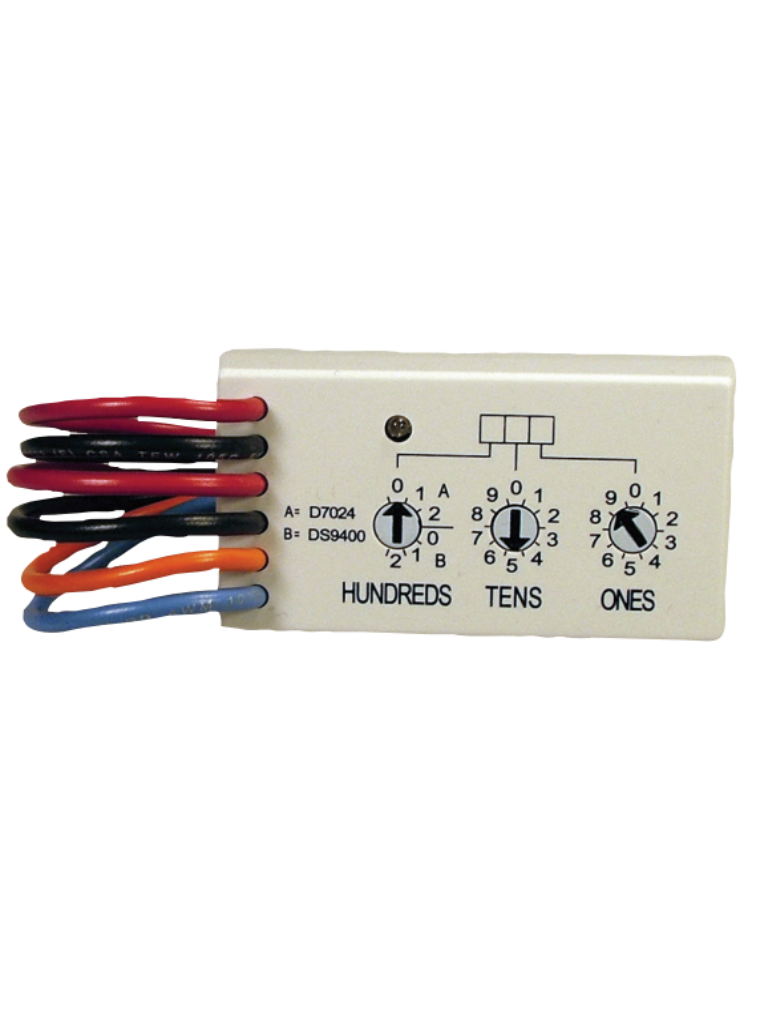

D7044M Módulo una entrada multiplex mini, 12V
El módulo D7044M MUX mini de una sola entrada (12 V) conecta un contacto normalmente abierto (NA) al bus multiplex de una central de alarma de incendio (CDI) direccionable FPD‑7024, D7024 o DS9400M. Utilice la entrada supervisada del modulo en una configuración de Clase B. Toda la energía que necesita el módulo de entrada procede de la CDI. La configuración de dirección se realiza cómodamente mediante unos conmutadores rotativos.
Notas de configuración/instalación
Productos compatibles
El D7044 es compatible con las los paneles de control de alarma de incendio FPD-7024 y D7024*. Los módulos se conectan a la CDI mediante un módulo de ampliación. Utilice el FPE‑7039 con la CDI FPD-7024 o D7039* con las CDI FPD‑7024 o D7024*. El DS9400M* incluye el módulo de expansión.
Las centrales FPD-7024 y el módulo de expansión FPE-7039 están homologados conforme a la 10.ª edición de UL864. El módulo de expansión D7039 está homologado conforme a la 9.ª edición de UL864. Las centrales D7024 y DS9400M están homologadas conforme a la 8.ª edición de UL864.
Montaje
El módulo encaja en una caja estándar de una sola entrada donde esté montado el dispositivo al que debe monitorizar.
Cableado
Las conexiones del módulo se llevan a cabo con cabos flotantes de 16 AWG (ISO 1,5 mm2 ) procedentes del dispositivo. Todo el cableado está supervisado y su consumo está limitado.
Piezas incluidas
- 1 Módulo D7044M 1 Resistencia de fin de línea (RFL) de 2,21 kΩ (P/N: F.01U. 034.504) 1.
- Paquete de documentación.
Nota: D7044M Módulo una entrada multiplex mini, 12V
Conecta un contacto normalmente abierto (NA) al bus multiplex de una CDI FPD‑7024, D7024 o DS9400M.
Número de pedido: D7044M.
Principales características:
- Utilizar con las CDI direccionables FPD‑7024, D7024 o DS9400M.
- Encaja en una caja trasera estándar de una sola entrada.

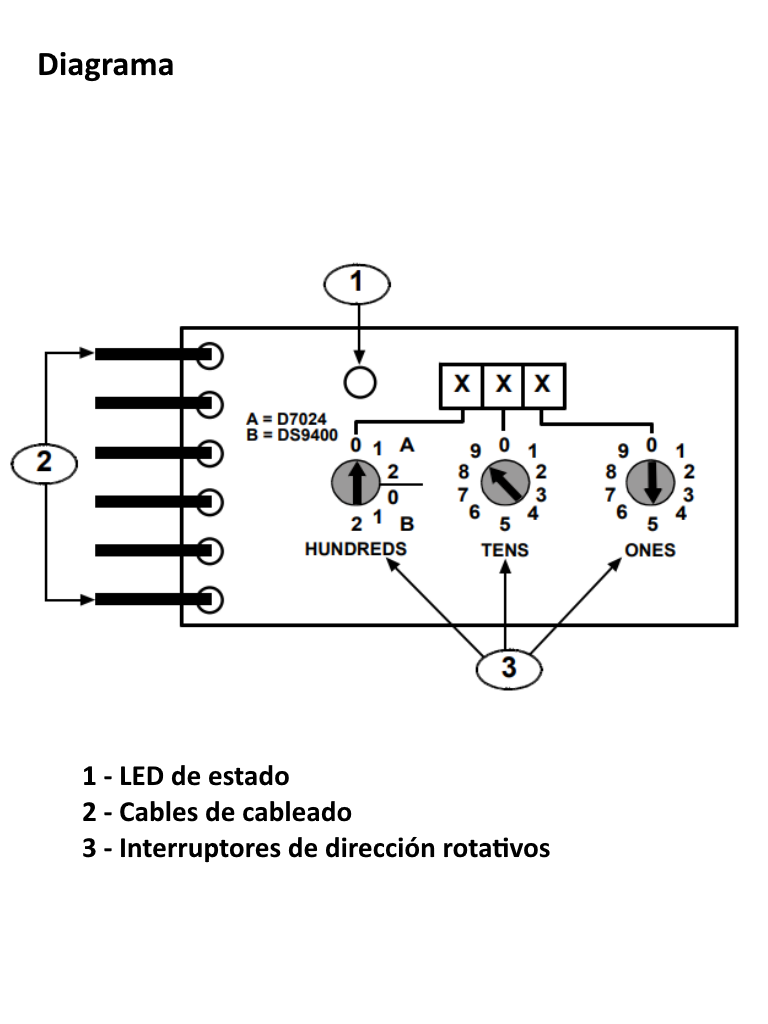

- Direccionamiento fácil mediante conmutadores rotativos.
- Bajo consumo de corriente.
Especificaciones
Eléctricas
- Designación del circuito Bus MUX Entrada SLC Clase A o SLC Clase B supervisado IDC Clase B supervisado.
- Tipo de entrada Una entrada con contacto normalmente abierto (NA) supervisada por una resistencia de fin de línea (RFL) de 2,21 kΩ (P/N: F.01U.034.504).
- Alimentación suministrada por el bus MUX de la CDI Corriente Tensión (mínima) 0,55 mA 8 V pico (12 VCC nominal).
Ambientales
- Entorno Interior, seco.
- Humedad relativa Hasta un 93 %, sin condensación.
- Temperatura (funcionamiento): De 0 °C a +49 °C (de +32 °F a +120 °F).
Mecánica
- Color: Blanco.
- Dimensiones (largo x ancho x alto) 12 cm (4,7 pulg.) x 5 cm (1,97 pulg.) x 5 cm (1,97 pulg.).
- Montaje Caja de doble entrada estándar.
- Material Plástico ABS.
- Peso Bruto Neto 0,090 kg 0,075 kg.
