BOSCH F-D273 Detector de Humo Convencional Cuatro Cables / Compatible panel alarma BOSCH / RISCO / DSC / IHORN

Modelo: D273

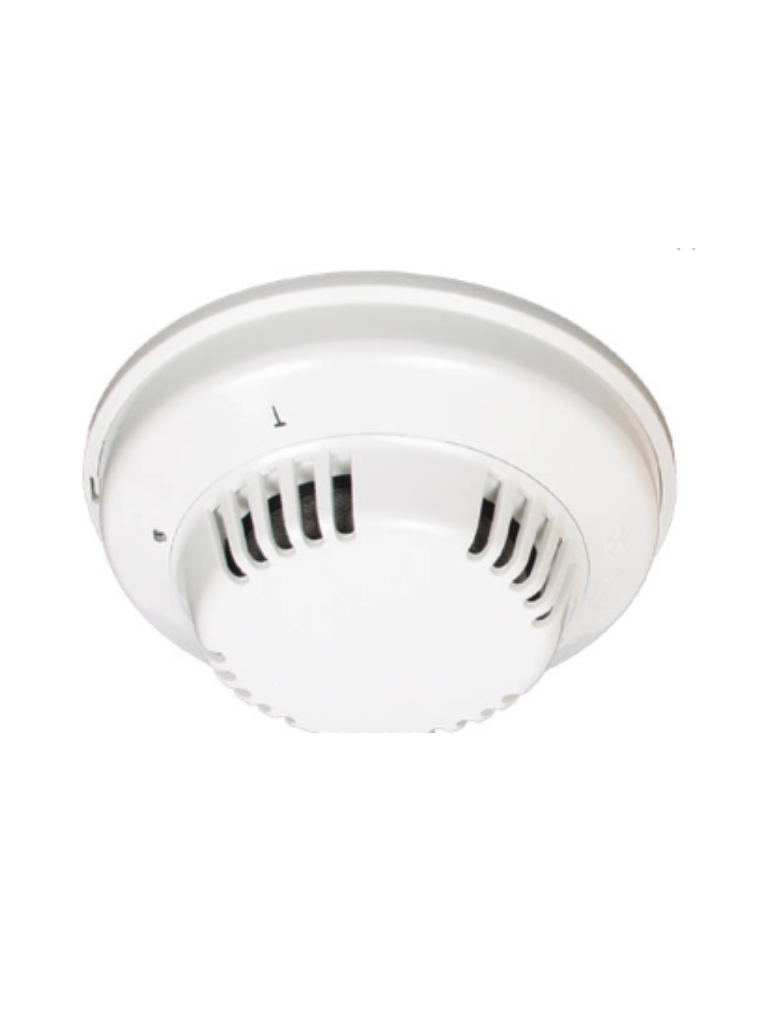

Detector de humo de cuatro cables D273

El grupo D273 incluye los siguientes modelos de detectores:

• D273: Cuatro cables.
• D273IS1: Cuatro cables con sensor térmico de 57 °C (135 °F) aislado y sirena.
• D273TH: Cuatro cables con sensor térmico de 57 °C (135 °F).
• D273THC: Cuatro cables con sensor térmico de 57 °C (135 °F) y relé auxiliar.
• D273THCS1: Cuatro cables con sensor térmico de 57 °C (135 °F) relé auxiliar y sirena.
• D273THE Cuatro cables con sensor térmico de 57 °C (135 °F) y relé de final de línea (EOL, end-of-line).
• D273THR2: Cuatro cables con sensor térmico de 57 °C (135 °F) y relé de avería.
• D273THS1: Cuatro cables con sensor térmico de 57 °C (135 °F) y sirena.
• D273THES1: Cuatro cables con sensor térmico de 57 °C (135 °F), sirena y relé de EOL.

Cada uno de los modelos de detectores forma parte del listado UL y funciona con sistemas comerciales de señalización de protección contra incendios y con sistemas domésticos de aviso de incendio. Cada modelo detecta las partículas de humo producidas durante la combustión de madera, papel y tejidos.

Resumen del sistema

Estos modelos de detectores usan una fuente de luz LED infrarroja (IR) y un fotodiodo de silicona para medir la luz en una cámara. Una delgada pantalla cubre la cámara para impedir el ingreso de insectos y reducir la acumulación de polvo, y así minimizar las falsas alarmas. Durante un incendio, las partículas de humo reflejan la luz en el fotodiodo. Cuando las mediciones del fotodiodo superan el umbral de alarma, el detector emite una señal que indica la presencia de una condición de alarma. Una vez despejada la condición de alarma, interrumpa el suministro de energía en el panel de control para restablecer el detector. Cuando se usa un módulo de inversión de relé D132B, la luz de LED no bloquea la alarma.

Funciones básicas

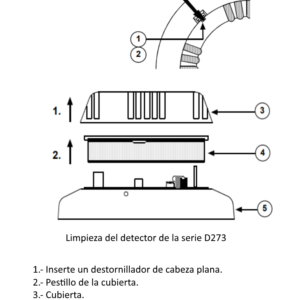

Pruebas de calibración de la cámara Verifique la sensibilidad y la calibración de cualquiera

de estos detectores mediante una verificación visual, una prueba con imán o una prueba de medición del voltaje. Consulte la Guía de instalación de los grupos D273 para obtener instrucciones específicas sobre cómo realizar estas pruebas de sensibilidad.

Planificación

Utilice los detectores de humo en circuitos de detección destinados a la protección de las personas.

Utilice los detectores de calor en circuitos destinados a la protección de propiedades.

El detector tiene una placa de montaje que se conecta a una caja posterior estándar de 10 cm (4 in).

Para las instalaciones comerciales e industriales de acuerdo con la normativa NFPA 72, debe dejarse un espacio de 9,2 m (30 ft) entre cada detector..

Cables

El bloque de terminales admite cables de hasta 2,5 mm2 ISO (12 AWG). Puede quitar el bloque de

terminales del detector para obtener un cableado más sencillo. El bloque de terminales se coloca y quita a presión.

Piezas incluidas

• 1 Detector
• 1 Paquete de documentación: Manual de instalación y Nota sobre instalación proporcionada por el servicio técnico.

Nota: Detector de humo de cuatro cables D273

Detector de humo de cuatro hilos.

Número de pedido: D273

Principales características

• Entrada de 12 VCC o 24 VCC.
• Diseñados para el uso comercial o residencial.
• Aplicación de cuatro cables.
• Diodos electroluminiscentes (LED) que indican el estado de la cámara, la alimentación y la alarma.
• Bloque de terminales extraíble para simplificar las conexiones de cableado.

Especificaciones

Ambientales

• Humedad relativa: Hasta 93%, sin condensación.
• Funcionamiento y almacenamiento Temperatura: De 0 °C a +40 °C (de +32 °F a +120 °F).
• Inmunidad a la interferencia de radiofrecuencia (RFI, Radio Frequency Interference): Sin configuración ni alarma en frecuencias críticas dentro del rango de 26 MHz a 950 MHz.

Mecánicas

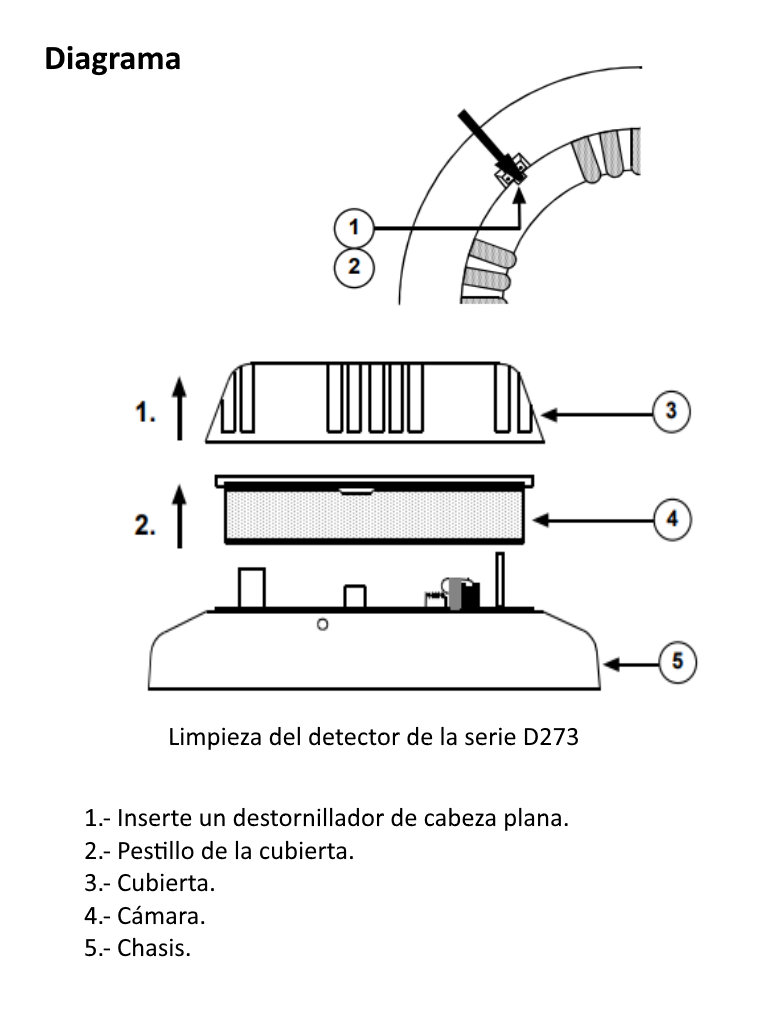

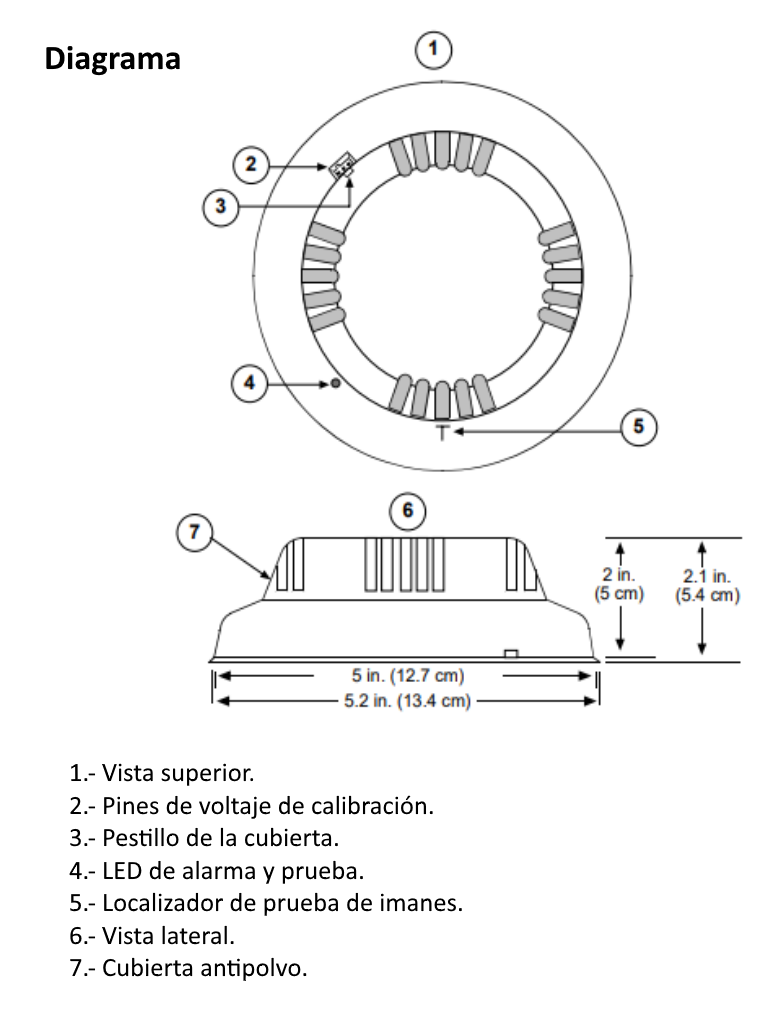

• Dimensiones (diámetro x altura): 12,7 cm x 5,1 cm (5 in x 2 in).
• Material: Plástico ABS retardante de fuego y resistente a altos impactos.

Alimentación

• Tiempo de encendido: 22 segundos como máximo.
• Fluctuación RMS: 25 % de CC de entrada máxima.
• Voltaje (reposo): De 10 VDC a 30 VDC.

Consumo de corriente (alarma) a 30 VCC

• D273, D273TH: 18 mA máximo.
• D273THC: 33 mA máximo.
• D273THE, D273THR: 36 mA máximo.
• D273THS: 78 mA máximo.
• D273THCS: 90 mA máximo.
• D273THES: 96 mA máximo.
• D273IS: 100 mA como máximo.

Consumo de corriente (reposo)

• D273, D273TH, D27THC, D273THCS, D273THS: 0,1 mA como máximo.
• D273IS: 15 mA.
• D273THE, D273THES: 15 mA.
• D273THR: 18 mA como máximo.
